Измерительный комплекс СГ-ТК

Комплекс предназначен для измерения количества газа СГ-ТК предназначен для измерения объема природного газа по ГОСТ 5542-87 в единицах приведенного к стандартным условиям объема (количества) посредством автоматической электронной коррекции показаний турбинных счетчиков газа типа СГ, TRZ, ротационного счетчика типа RVG, диафрагменного счетчика газа типа ВК по температуре и фиксированных значений давления и коэффициента сжимаемости газа.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Комплекс СГ-ТК может применяться для измерения объема также и других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п., за исключением кислорода).

Область применения комплекса СГ-ТК — коммерческий учет объема и контроль расхода газа в трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок, объектах нефтеперерабатывающей, нефтехимической промышленности и других технологических объектов в различных отраслях промышленности.

Комплекс СГ-ТК1 имеет взрывозащищенное исполнение с корректором ТС220.

Комплекс может применяться во взрывоопасных зонах помещений и наружных установок согласно требованиям гл.7.3 ПУЭ, ГОСТ Р51330.0, ГОСТ Р51330.10, ГОСТ 12.2.007.0 и имеет маркировку взрывозащиты «1ExibIIВT4».

Для обеспечения работоспособности на газе, содержащем механические примеси, перед комплексом должны устанавливаться газовые фильтры.

Комплекс СГ-ТК обеспечивает выполнение следующих функций:

    — измерение объема газа и приведение его к стандартным условиям;
    — периодический опрос и расчет рабочего объема, приведенного к стандартным условиям объема и температуры;
    — отображение и дистанционная передача информации о текущих значениях измеренных и рассчитанных параметров;
    — представление отчетов о нештатных ситуациях, авариях и несанкционированных вмешательствах;
    — посуточное архивирование и анализ параметров по измеренным и рассчитанным параметрам;
    — отображение среднесуточных измеренных параметров с указанием времени и даты.

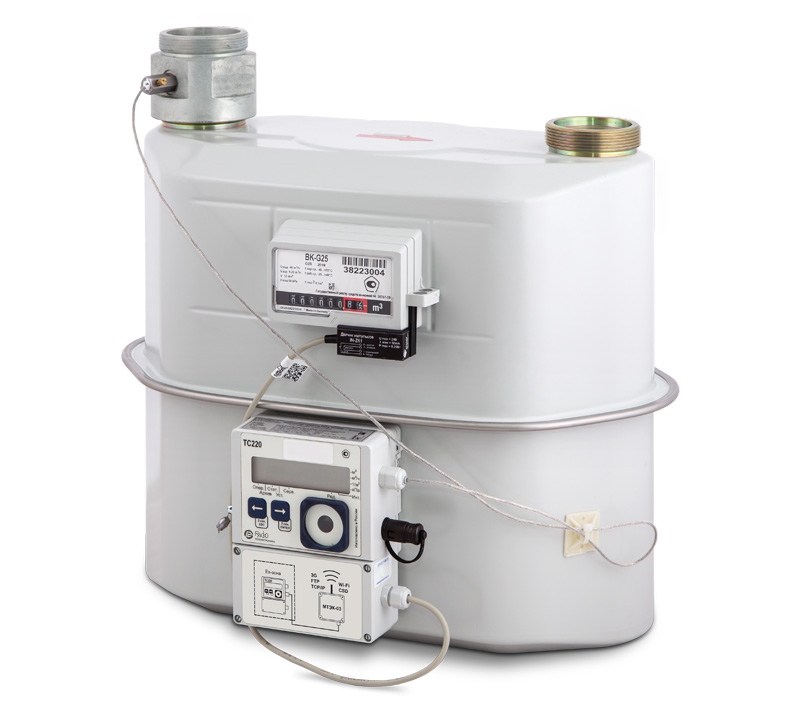

Комплекс состоит из следующих составных частей (блоков):

а) корректор объема газа ТС220.

б) счетчик газа в зависимости от конструктивного исполнения, максимального допустимого рабочего давления и наибольшего расхода:

счетчик газа турбинный TRZ

       или

СГ (СГ-ТКn-Т);

счетчик газа ротационный RVG

    (СГ-ТКn-Р);
    — счетчик газа диафрагменный BK (СГ-ТКn-Д).

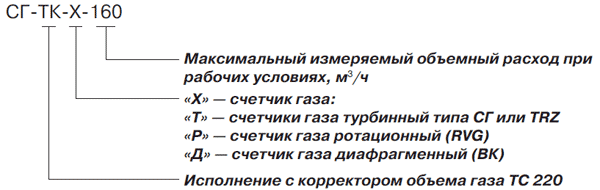

Условное обозначение

Измерительный комплекс СГ-ТК

Технические характеристики

Вариант исполнения комплекса со счетчиком газа BK Типоразмер Диапазон измерения объемного расхода при Рраб,
Qmax, м3 Qном , м3 Qmin , м3
СГ-ТК-Д-2,5 G1,6 2,5 1,6 0,016
СГ-ТК-Д-4 G2,5 4 2,5 0,025
СГ-ТК-Д-6 G4 6 4 0,04
СГ-ТК-Д-10 G6 10 6 0,06
СГ-ТК-Д-16 G10 16 10 0,1
СГ-ТК-Д-25 G16 25 16 0,16
СГ-ТК-Д-40 G25 40 25 0,25
СГ-ТК-Д-65 G40 65 40 0,4
СГ-ТК-Д-100 G65 100 65 0,65
СГ-ТК-Д-160 G100 160 100 1,0

*Технические характеристики вариантов исполнения комплекса СГТК со счетчиками газа СГ и RVG аналогичны комплексу СГ-ЭК

Варианты исполнения комплекса со счетчиком газа ВК

Измерительный комплекс СГ-ТК


Условное обозначение комплекса
Типоразмер счетчика газа ВК Габаритные размеры, мм

Масса, кг
А B C D E G
Вариант 1, 2, 3
СГ-ТК-Д-16
СГ-ТК-Д-25
СГ-ТК-Д-40
G10
G16
G25
280
280
335
405
405
465
350
350
398
260
260
315
108
108
138
G2-A
G2-A
G2½-A
6,7
6,7
11
Вариант 1, 2, 3
СГ-ТК-Д-2,5…6
СГ-ТК-Д-10
СГ-ТК-Д-16
СГ-ТК-Д-25
СГ-ТК-Д-40
G1,6–G4
G6
G10
G16
G25
110
250
280
280
335
197
327
405
405
465
295
300
350
350
398
190
200
260
260
315
71
71
108
108
138
G1¼-A
G1¼-A
G2-A
G2-A
G2´-A
3,9
5,5
7,8
7,8
12
Вариант 1, 2, 3
СГ-ТК-Д-16
СГ-ТК-Д-25
СГ-ТК-Д-40
G10
G16
G25
280
280
335
405
405
465
400
400
460
260
260
315
108
108
138
G2-A
G2-A
G2½-A
7,8
7,8
12
Ду Вариант 4 F
СГ-ТК-Д-65
СГ-ТК-Д-100
СГ-ТК-Д-160
80
80
100
СГ-ТК-Д-65
СГ-ТК-Д-100
СГ-ТК-Д-160
570
680
800
327
327
577
161
161
243
564
564
800
630
630
760
403
403
533
29
30
96

Принцип действия комплекса СГ-ТК основан на одновременном измерении двумя самостоятельными датчиками параметров потока газа (объемного расхода и температуры) при рабочих условиях и с помощью корректора, по полученной от указанных датчиков информации, дальнейшем вычислении приведенного к стандартным условиям (Р с = 760 мм рт.ст., Т с = 20 °С) объемного расхода Qс и объема Vс прошедшего газа с учетом коэффициента сжимаемости по формулам:

а) для стандартного объема

Измерительный комплекс СГ-ТК

где Рс , Тс — давление и температура при стандартных условиях ;
Vр , Тр, Рр — объем , температура и давление при рабочих условиях;
К - коэффициент сжимаемости газа;

б) для стандартного объемного расхода

Измерительный комплекс СГ-ТК

где Δ Т — промежуток времени измерения стандартного объема,
Δ VC — объем прошедшего газа.

Корректор объема газа представляет собой самостоятельное микропроцессорное устройство с автономным питанием (от литиевой батареи), предназначенное для преобразования по определенному алгоритму сигналов, поступающих со счетчика газа, датчика температуры, вычисления стандартного объема газа и регистрации этих параметров.

На передней (лицевой) панели корректора расположены: дисплей, клавиатура и оптический интерфейс. Интерфейс передачи данных организован посредством оптического (инфракрасного) интерфейса в соответствии с ГОСТ Р МЭК61107. Интерфейс обеспечивает доступ к данным корректора в соответствии с используемым уровнем доступа.

Корректор объема газа ТС215 дополнительно имеет интерфейс передачи данных RS232, а также возможность подключения внешнего источника питания.

Встроенный архив вмещает около 600 записей показаний счетчиков на момент архивирования, и средние значения температуры, коэффициента коррекции за период архивации и статусную информацию. Данные в архив помещаются по завершении интервала архивирования (час, сутки, месяц) или по возникновению нештатной ситуации в работе корректора.

Преобразователь температуры представляет собой термометр сопротивления, установленный в защитной гильзе, заполненной теплопроводящей пастой, размещенный в корпусе счетчика газа.

Допускается размещение преобразователя температуры в гильзе: для исполнений СГ-ТКn-Т1, СГ-ТКn-Т2, СГ-ТКn-Р на расстоянии до 5 D на участке трубопровода после счетчика газа (где D — внутренний диаметр трубопровода); для исполнения СГ-ТКn-Д до или после счетчика.

Датчики импульсов низкочастотные Е1 типов IN-S**, IN-Z61…IN-Z64, IN-Z61 ЛГТИ.407112.001, датчик импульсов низкочастотный ЛГФИ.301568.017 предназначены для считывания импульсов механических счетчиков газа.

Датчик импульсов представляет собой пластмассовый корпус, в котором на плате размещены три электрически не связанные цепочки, каждая из которых состоит из последовательно соединенных геркона и резистора сопротивлением 100 Ом. В датчиках импульсов IN-Z61…IN-Z64, IN-Z61 ЛГТИ.407112.001 размещены два геркона. Датчик импульсов фиксируется на крышке счетного механизма таким образом, что при вращении цифровых колес счетного механизма контакты герконов замыкаются каждый раз при прохождении мимо них постоянного магнита, установленного на последнем колесе счетного механизма. Скачкообразное изменение сопротивления на контактах датчика импульсов используется в подключенном к нему корректоре для формирования сигнала, частота которого пропорциональна расходу, формирует импульсы, количество которых пропорционально объёму газа, прошедшему через счетчик. Данные импульсы могут быть использованы при работе с электронными корректорами или другими регистрирующими электронными устройствами. При появлении внешнего магнитного поля контакты одного из герконов замыкаются, что может быть использовано для сигнализации о несанкционированном вмешательстве.
