Регулятор давления газа комбинированный РДК-100

Регулятор давления комбинированный РДК–100 предназначен для редуцирования высокого или среднего давления на низкое, автоматического поддерживания выходного давления на заданном уровне при изменениях расхода и входного давления. По желанию заказчика регулятор может быть отрегулирован в зависимости от требований к газовой аппаратуре. Регулятор обеспечивает устойчивую работу при воздействии температуры окружающего воздуха от минус 40°С до плюс 50°С и изготавливается в исполнении УХЛ, категория размещения изделия 1 ГОСТ15150 – 69.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель: ОАО «Каспийский завод точной механики»

Регулятор работает с газами природными горючими для промышленного и коммунально-бытового назначения по ГОСТ5542-87 с температурой от минус 15°С по плюс 50°С.

Технические характеристики регулятора РДК-100

Наименование параметраРазмерностьВеличина параметра
Давление на входе МПа (кгс/см2) 0,05 - 0,6 (0,5 - 6);
 1,2 (12)*
Давление на выходе кПа (мм вод. ст.) 1,3 ÷ 50
(130 ÷ 5000)
Специальная регулировка давления на выходе (по требованию заказчика) кПа (мм вод. ст.) 3 ÷ 50
(300 ÷ 5000)
Пропускная способность по природному газу при плотности 0,73 кг/м3 –
режим «тупик» –
м3 0 ÷ 400
0
Герметичность затворов запорных устройств   Класс А ГОСТ Р 54808-2011
Диаметр седла клапана мм 19
Масса, не более кг 5,6
Срок службы лет 36

* - при Рвх от 0,6-1,2 МПа требуется спецрегулировка.

Пропускная способность регулятора

Давление перед регулятором, Р вх., МПа 1,2* 0,6 0,3 0,1
Давление после регулятора, Р вых., Па 2000 2000 2000 2000
Расход газа, м³/ч (плотность газа р=0,73 кг/м³, при t=20°С и p=0,1013 МПа) не менее 600 400 350 100

Заводская настройка

Наименование параметраРазмерностьВеличина параметра
Давление на входе МПа (кгс/см2) 0,05 - 0,3 (0,5 - 3); 0,3 - 0,6 (3 - 6)
Давление на выходе кПа (мм вод. ст.) 1,65 (165)
Точность регулирования % ±5
Настройка давления на срабатывание ПЗК max кПа (мм вод. ст.) 2,75 ÷ 2,90 (275 ÷ 290)
Настройка давления на срабатывание ПЗК min 0,5 ± 0,1 (50 ± 10)

Регулятор давления комбинированный РДК-100

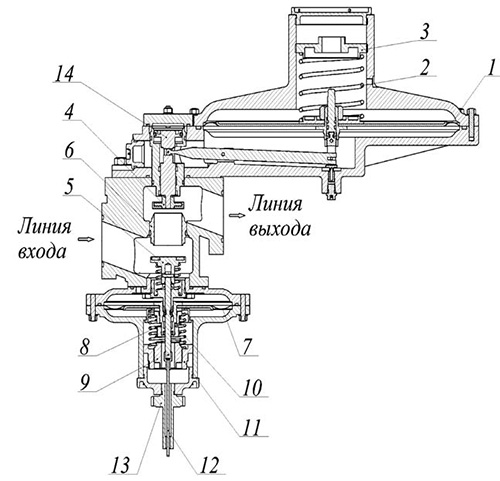

Рис. 1: Регулятор давления комбинированный РДК-100:
1 – Мембрана регулятора; 2 – Пружина регулятора; 3 – Регулировка Рвых; 4 – Клапан регулятора; 5 – Клапан ПЗК; 6 – Седло клапана; 7 - Мембрана ПЗК; 8 – Пружина ПЗКmin; 9 – Регулировка ПЗКmin; 10 – Пружина ПЗКmax; 11 – Регулировка ПЗКmax; 12 – Указатель срабатывания ПЗК; 13 – Футорка; 14 – Шток клапана.

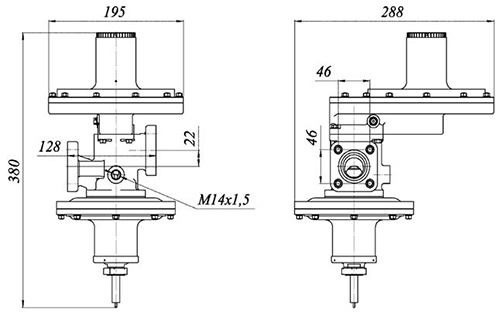

Габаритный чертеж РДК-100

Рис. 2: Габаритный чертеж регулятора давления РДК-100.
