Регулятор давления с предохранительно- запорным клапаном 131-BV

Регулятор давления типа 131–BV представляет собой комбинированный регулятор, в состав которого входит регулятор управления (пилот), обеспечивающий стабильное выходное давление PВЫХ независимо от изменения входного давления PВХ и расхода газа. Монтаж регулятора производится на горизонтальном газопроводе в вертикальном положении.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель: GasTeh, Сербия

В составе регулятора имеется встроенный предохранительный запорный клапан (ПЗК), имеющий два исполнения:

— исполнение V/N — срабатывание клапана на недопустимое повышение или понижение выходного давления;

— исполнение V — только на недопустимое повышение выходного давления.

Монтаж регулятора производится на горизонтальном газопроводе в вертикальном положении.

Регулятор низкого давления с предохранительно-запорным клапаном GasTeh 131-BV

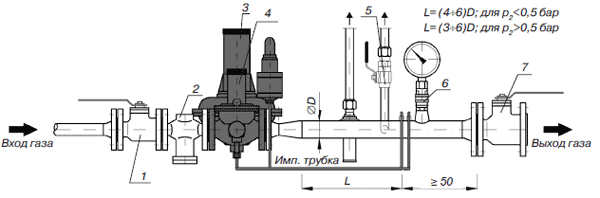

Рис. 4.45: 1 — запорное устройство на входе; 2 — фильтр; 3 — регулятор давления типа 131-BV; 4 — предохранительный клапан; 5 — продувочный кран; 6 — запорно-сбросной клапан для манометра; 7 — запорное устройство на выходе



Технические характеристики



Рабочая среда — природный газ, воздух, азот и другие неагрессивные газы.

Входное давление — Рвх= max 12 бар.

Выходное давление — Рвых= от 0,01 до 4 бар.

Габаритные размеры — см табл. на стр. 473.

Присоединительные размеры — DN25–DN50 PN16/25, ANSI150.

Климатическое исполнение — от –40 до +60˚C; от –60˚C — по требованию.



Таблицы пропускной способности регуляторов, м3/час

                                                                                                                                            DN25

Рвх ,бар ДиаметрседлаØd, мм Рвых , бар
0,02 0,05 0,10 0,20 0,30 0,50 1 1,5 2 3 4
0,5 12,5 95 95 78 75 60 - - - - - -
18 160 160 150 140 100 - - - - - -
20 240 240 215 185 160 - - - - - -
1 12,5 165 165 165 165 175 105 - - - - -
18 280 280 280 280 300 210 - - - - -
20 350 350 350 350 370 280 - - - - -
2 12,5 230 230 230 230 280 280 260 240 - - -
18 410 410 410 410 490 490 460 430 - - -
20 630 630 630 630 710 710 680 650 - - -
3 12,5 310 310 310 310 310 310 310 280 200 - -
18 580 580 580 580 630 630 580 580 400 - -
20 810 810 810 810 860 860 810 810 630 - -
4 12,5 370 370 370 370 370 370 370 370 350 280 -
18 670 670 670 720 720 720 720 720 680 310 -
20 930 930 930 1040 1010 1040 1040 1040 1000 600 -
5 12,5 490 490 490 490 490 490 490 490 490 430 350
18 910 910 910 1030 1030 1030 1030 1030 980 570 420
20 950 950 950 1060 1060 1060 1060 1060 1020 630 510
6 12,5 530 530 530 530 530 530 530 530 530 470 370
18 950 950 950 1060 1060 1060 1060 1060 1060 1070 420
20 950 950 950 1060 1060 1060 1390 1610 1610 1410 510
8 12,5 620 620 620 620 620 620 620 620 620 580 490
18 950 950 950 1060 1060 1060 1610 1610 1410 1410
10 12,5 660 660 660 760 810 910 980 1010 1010 990 900
18 950 950 950 1060 1060 1060 1390 1610 1610 1410
12 12,5 710 710 710 840 960 1210 1250 1300 1150
18 950 950 950 1060 1060 1060 1390 1610 1610 1410

1350

                                                                                                                                             DN25

Рвх,бар ДиаметрседлаØd, мм Рвых,бар
0,02 0,05 0,10 0,20 0,30 0,50 1 1,5 2 3 4
0,5 12,5 105 105 88 85 70 - - - - - -
18 175 175 165 155 100 - - - - - -
20 255 255 230 200 180 - - - - - -
1 12,5 185 185 185 185 195 125 - - - - -
18 310 310 310 310 330 225 - - - - -
20 365 365 365 365 385 225 - - - - -
2 12,5 255 255 255 255 310 310 290 270 - - -
18 425 425 425 425 510 510 480 450 - - -
20 655 655 655 655 730 730 695 675 - - -
3 12,5 325 325 325 325 325 325 325 300 215 - -
18 610 610 610 610 655 655 610 610 420 - -
20 825 825 825 825 890 890 825 825 645 - -
4 12,5 405 405 405 405 405 405 405 405 385 300 -
18 710 710 710 760 760 760 760 760 720 350 -
20 935 935 935 1045 1045 1045 1045 1045 1015 615 -
5 12,5 525 525 525 525 525 525 525 525 525 470 390
18 925 925 925 1060 1060 1060 1060 1060 920 610 460
20 950 950 950 1100 1100 1100 1100 1100 1040 720 550
6 12,5 550 550 550 550 550 550 550 550 550 495 410
18 950 950 950 1060 1060 1060 1060 1060 1180 1110 510
20 950 970 1000 1100 1180 1180 1430 1650 1650 1460 630
8 12,5 660 660 660 660 660 660 660 660 660 630 510
18 950 970 1000 1100 1150 1210 1450 1710 1710 1710 1610
10 12,5 750 750 750 820 910 1020 1100 1150 1280 1240
18 950 950 970 1080 1110 1150 1510 1720 1720 1760 1680
12 12,5 820 850 920 1010 1090 1130 1510 1680 1680 1710 1620
18 950 960 1000 1060 1120 1210 1590 1810 1830 1860 1790

                                                                                                                                             DN40

Рвх,бар ДиаметрседлаØd, мм Рвых , бар
0,02 0,05 0,10 0,20 0,30 0,50 1 1,5 2 3 4
0,5 12,5 95 95 78 75 60 - - - - - -
18 200 200 185 170 120 - - - - - -
20 300 300 285 230 170 - - - - - -
1 12,5 180 180 180 180 200 120 - - - - -
18 350 350 350 350 370 280 - - - - -
20 510 510 510 510 550 430 - - - - -
2 12,5 270 270 270 270 320 320 300 280 - - -
18 630 630 630 630 710 710 680 650 - - -
20 810 810 810 810 940 925 890 850 - - -
3 12,5 360 360 360 360 360 360 360 340 250 - -
18 810 810 810 810 860 860 810 810 630 - -
20 950 950 950 1080 1120 1260 1260 1210 740 - -
4 12,5 455 455 455 455 455 455 455 455 430 360 -
18 940 940 940 1060 1060 1060 1060 1020 630 -
20 950 970 1000 1100 1180 1360 1650 1650 1540 820 -
5 12,5 610 610 610 610 610 610 610 610 610 550 460
18 950 970 1000 1100 1180 1310 1310 1310 1280 1170 650
20 950 970 1000 1100 1180 1360 1770 1850 1790 1580 810
6 12,5 690 690 690 690 690 690 690 690 690 590 490
18 950 970 1000 1100 1180 1360 1560 1560 1560 1470 820
20 950 970 1000 1100 1180 1360 1770 2010 2010 1830 940
8 12,5 790 790 790 790 790 790 790 790 790 760 740
18 950 970 1000 1150 1320 1720 1810 1810 1810 1810 1810
10 12,5 890 910 950 1030 1080 1190 1280 1450 1450 1490 1440
18 950 970 1000 1100 1180 1360 1770 1950 1950 1990 1910
12 12,5 950 970 1000 1100 1180 1360 1770 1790 1820 1870 1790
18 950 970 1000 1100 1180 1360 1770 2150 2170 2230 2150

                                                                                                                                             DN50

Рвх,бар ДиаметрседлаØd, мм Рвых , бар
0,02 0,05 0,10 0,20 0,30 0,50 1 1,5 2 3 4
0,5 12,5 95 95 78 75 60 - - - - - -
18 240 240 220 220 180 - - - - - -
20 351 351 333 280 235 - - - - - -
1 12,5 180 180 180 180 200 120 - - - - -
18 390 390 390 390 410 300 - - - - -
20 570 570 570 570 570 570 - - - - -
2 12,5 270 270 270 270 320 320 300 280 - - -
18 650 650 650 650 730 730 700 670 - - -
20 825 825 825 825 950 930 910 860 - - -
3 12,5 370 370 370 370 370 370 370 350 260 - -
18 820 820 820 820 870 670 820 820 650 - -
20 1080 1080 1080 1080 1210 1210 1210 1160 845 - -
4 12,5 455 455 455 455 455 455 455 455 430 360 -
18 980 980 980 1100 1100 1100 1100 1100 1080 690 -
20 1310 1340 1340 1340 1510 1510 1510 1510 1410 810 -
5 12,5 610 610 610 610 610 610 610 610 610 550 460
18 1150 1150 1150 1260 1260 1260 1260 1260 1230 1130 1010
20 1310 1380 1440 1560 1680 1810 1810 1810 1780 1590 1510
6 12,5 690 690 690 690 690 690 690 690 690 590 490
18 1280 1280 1280 1390 1390 1390 1390 1390 1390 1350 1110
20 1310 1380 1440 1560 1680 1920 2110 2110 2110 1970 1850
8 12,5 810 810 810 810 810 810 810 810 810 780 760
18 1310 1380 1440 1560 1680 1810 1810 1810 1810 1760 1680
10 12,5 995 995 995 995 995 995 995 995 995 980 905
18 1310 1380 1440 1560 1690 1870 1870 1920 1920 1980 1950
12 12,5 1120 1120 1120 1120 1120 1120 1120 1120 1120 1100 1000
18 1310 1380 1440 1560 1690 1940 1960 2020 2060 2120 2090

Под действием пружины 7 (см. рис. 4.46) мембранного механизма 8, рычага 5 и штока 4 клапан 3 прижат к седлу 2, при этом газ в регулятор не поступает. Через пилот 1 и импульсную трубку 9 газ поступает в верхнюю мембранную полость 10, преодолевая усилие пружины 7 поднимает мембрану 6 мембранного механизма 8, действуя на рычаг 5 и шток 4, отводит клапан 3 от седла 2. Одновременно газ поступает по импульсной трубке в нижнюю полость мембранного механизма, под действием выходного давления поднимает мембрану.

Давление в верхней полости мембраны совместно с пружиной 7 стремится закрыть регулятор, а давление в нижней полости мембраны открыть. Пилот регулирует соотношения усилий со стороны верхней и нижней полостей мембранного механизма, мембрана через рычаг 5 и шток 4 перекрывает седло 2 регулятора в зависимости от изменения выходного давления, и таким образом поддерживается заданное рабочее давление после регулятора.

Настройка регулятора на необходимое выходное давление Рвых производится регулирующим винтом пилота 12, который затем фиксируется контргайкой и закрывается прозрачным колпачком 18. ПЗК крепится к корпусу регулятора и служит для автоматического прекращения потока газа при повышении либо понижении выходного давления сверх допустимого.

При повышении выходного давления сверх допустимого предела мембранный механизм ПЗК приподнимает толкатель и, преодолевая усилия пружины 20 (которая настраивается на определенное давление срабатывания гайкой 15), выводит из зацепления стопорный шарик 14, и шток 13 под действием пружины 19 прижимает клапан 11 к седлу 2, тем самым прекращая подачу газа.

При понижении выходного давления ниже допустимого предела усилием пружины 16 (которая настраивается на определенное давление срабатывания гайкой 17), мембранный механизм ПЗК поднимает через рычаг 22 толкатель, чем так же выводит из зацепления стопорный шарик 13, и шток 14 под действием пружины 19 прижимает клапан 11 к седлу 2 и прекращает подачу газа.

Установка ПЗК в рабочее положение производится вручную следующим образом: снять колпачок 23 , с помощью ручки 21 потянуть шток 13 до характерного щелчка, затем установить колпачок на свое место.

Регулятор низкого давления с предохранительно-запорным клапаном GasTeh 131-BV

Рис. 4.45: 1 — запорное устройство на входе; 2 — фильтр; 3 — регулятор давления типа 131-BV; 4 — предохранительный клапан; 5 — продувочный кран; 6 — запорно-сбросной клапан для манометра; 7 — запорное устройство на выходе

Регулятор низкого давления с предохранительно-запорным клапаном GasTeh 131-BV

Рис. 4.46. Регулятор давления с предохранительно-запорным клапаном 131-BV: 1 — пилот регулятора; 2 — седло; 3 — клапан; 4 — шток; 5 — рычаг; 6 — мембрана; 7, 16, 19, 20 — пружина; 8 — мембранный механизм; 9 — импульсная трубка; 10 — мембранная по- лость; 11 — клапан; 12 — регулировочный винт пилота; 13 — шток; 14 — стопорный шарик; 15, 17 — гайка; 18, 23 — колпачок; 21 — ручка; 22 — рычаг

Регулятор низкого давления с предохранительно-запорным клапаном GasTeh 131-BV



Размеры



РазмерDN A, мм B, мм C, мм D, мм E, мм F, мм G, мм H, мм
25 355 250 225 230 160 165 270 135
32 355 250 225 230 180 165 270 135
40 365 250 225 240 165 280 145
50 375 250 225 250 230 165 285 150
