Пункты редуцирования газа «Оптимус-300», «Оптимус-1000», «Оптимус-7000», с основной и съемной обводной линией редуцирования (СОЛ)

Пункты редуцирования газа «Оптимус» предназначены для снижения высокого или среднего давления до требуемого, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений. Устройства Оптимус-300, Оптимус-1000, Оптимус-7000 имеют основную и съмную обводную линию. Пункты могут изготавливаться в блоке, в шкафу и на раме.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

ГРП торговых марок «Оптимус» и «Максимус» не выпускается

В связи с возросшим количеством подделок оборудования Завода ПГО Газовик – а именно газорегуляторных пунктов с названиями «Оптимус» и «Максимус» – было принято решение о смене названий в фирменной линейке.

В целях борьбы с этим процессом Компания "Газовик" зарегистрировала торговую марку "Газовичок", которые по техническим параметрам пересекается с линейками "Оптимус" и "Максимус", представленными в каталоге.

Исполнение в блоке

Предприятие-изготовитель: ООО «Завод ПГО «Газовик»

Кроме блочного исполнения пункты редуцирования Максимус изготавливаются на раме и в шкафу:

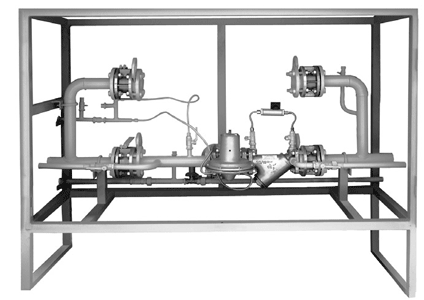

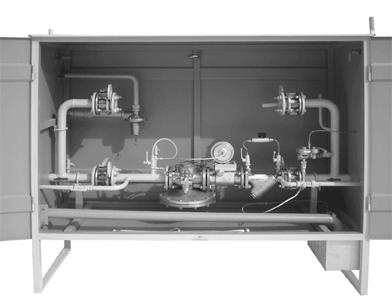

Исполнение в раме	Исполнение в шкафу

Условное обозначение

Пункты редуцирования газа «Оптимус-300», «Оптимус-1000», «Оптимус-7000», с основной и съемной
обводной линией редуцирования (СОЛ)

Типоряды пунктов редуцирования газа «Оптимус»

Модель	300	1000	7000
Применяемые регуляторы давления газа	РДНК-32 РДУ-32 и их модификации	РДНК-400 РДНК-1000 РДК-50 РДНК-У РДНК-50 РДСК-50 и их модификации	РДГ-50 РДБК-50 РДП-50 РДГ-П50 и их модификации

Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.

*Габаритные размеры изделий уточнять при заказе в — таблице указаны справочные данные

Купить Пункты редуцирования газа Оптимус-300, Оптимус-1000, Оптимус-7000 в Новосибирске

Компания осуществляет поставки промышленного оборудования на условиях прямых договоров. Пункты редуцирования газа Оптимус-300, Оптимус-1000, Оптимус-7000 имеют сертификацию и допущены к эксплуатации на объектах различного уровня сложности. Организована доставка в Новосибирск с возможностью страхования груза и отслеживания его местоположения в режиме реального времени.

Стоимость оборудования формируется на основе прайс-листов производителя с учетом логистического плеча. Получить точные цифры можно, позвонив по контактному телефону. Второй вариант связи – форма обратной связи, после заполнения которой менеджер перезванивает для уточнения деталей заявки и последующей отправки счета.

Инженеры компании проводят консультации по выбору оборудования и его совместимости с существующими системами. Можно уточнить технические нюансы без выезда специалиста на объект. Доставка в Новосибирск осуществляется в строгом соответствии с условиями договора поставки. Компания обеспечивает полный пакет документов, включая счета-фактуры и товарные накладные.

Пункты редуцирования газа «Оптимус» предназначены для снижения высокого или среднего давления газа до требуемого, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

узлы фильтрации;
линия редуцирования давления газа;
cъемная обводная линия (СОЛ), поставляемая по дополнительному заказу (см. стр. 934–935).

Принцип работы. Газ по входному трубопроводу через входной кран 8, фильтр 1 поступает к регулятору давления газа 2, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 13 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 10 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительный запорный клапан, который может быть как встроенным в регулятор, так и располагающимся отдельно на линии редуцирования (поз.15 рис. 9.3), перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 6, предназначенный для замера входного давления; для определения перепада давления на фильтрующей кассете служит индикатор перепада давления.

В случае ремонта оборудования при закрытом входном кране 8 основной линии газ поступает к потребителю по съемной обводной линии аналогично, как и по основной линии редуцирования. Контроль давления производится по выходному манометру 5. На участках газопровода после входного крана 8, после регулятора давления газа 2 и на СОЛ предусмотрены продувочные трубопроводы 3. После первого и перед последним запорным устройствами основной и обводной линии редуцирования установлены поворотные заглушки 11.

Схема пневматическая функциональная с комбинированными регуляторами: 1 — фильтр газовый с ИПД; 2 — регулятор давления газа; 3 — кран шаровой; 4 — кран под манометр; 5 — выходной манометр; 6 — входной манометр; 7 ,8, 9, 13 — кран шаровой; 10 — клапан предохранительный сбросной; 11 — поворотная заглушка; 12 — регулятор давления газа; 14 — газогорелочное устройство; СОЛ — съемная обводная линия редуцирования (поставляется по отдельному заказу)

Схема пневматическая функциональная с отдельными от регуляторов предохранительными запорными клапанами: 1 — фильтр газовый с ИПД; 2 — регулятор давления газа; 3, 7, 8, 9, 13 — кран шаровой; 4 — кран под манометр; 5 — выходной манометр; 6 — входной манометр; 10 — клапан предохранительный сбросной; 11 — поворотная заглушка; 12 — регулятор давления газа; 14 — газогорелочное устройство; 15 — клапан предохранительный запорный; СОЛ — съемная обводная линия редуцирования (поставляется по отдельному заказу)

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу (ПРГШ): 1 — Рвх.; 2 — Рвых.; 3 — продувочный патрубок; 4 — подвод импульса к регулятору; 5 — вход ПСК; 6 — выход ПСК; 7 — дымоход

Габаритный чертеж пункта редуцирования газа, исполнение на раме (ГРУ): 1 — Рвх. ; 2 — Рвых.; 3 — продувочный патрубок; 4 — подвод импульса к регулятору; 5 — вход ПСК; 6 — выход ПСК

Наименование регулятора	ПРГШ, ГРУ*				Д_у (вход/выход)	Р_вх., МПа	Р_вых., Мпа	Мах. расход, м³/ч	МассаПГРШ/ГРУ,кг
Наименование регулятора	А, мм	B, мм	C, мм	D, мм	Д_у (вход/выход)	Р_вх., МПа	Р_вых., Мпа	Мах. расход, м³/ч	МассаПГРШ/ГРУ,кг
РДНК-32	1850	600	1550	600	32/32	1,2	0,002–0,0025	105	90/75
РДНК	1850	600	1550	600	50/50	1,2(0,6)	0,002–0,005	850	90/75
РДСК	1850	600	1550	600	32/32	1,2	0,01–0,3	1020	90/75
РДП-50	2000	700	1750	700	50/50	1,2	0,0015–0,6	6400	450/370
РДБК-50	2000	700	1750	700	50/50	1,2	0,001–0,6	5530	450/370
РДГ-50	2000	700	1750	700	50/50	1,2	0,0015–0,6	6040	450/370

Габаритный чертеж пункта редуцирования газа, исполнение в блоке (ПГБ): 1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Рвх. ; 8 — Рвых.; 9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса к регулятору; 14 — выключатель

Наименование регулятора	ПГБ*				Д_у (вход/выход)	Р_входа, МПа	Р_выхода, Мпа	Мах. расход, м³/ч	Масса,кг
Наименование регулятора	А, мм	B, мм	C, мм	D, мм	Д_у (вход/выход)	Р_входа, МПа	Р_выхода, Мпа	Мах. расход, м³/ч	Масса,кг
РДНК-32	2000	1800	2500	650	32/32	1,2	0,002–0,0025	105	1800
РДНК	2000	1800	2500	650	50/50	1,2(0,6)	0,002–0,005	850	1800
РДСК	2000	1800	2500	650	32/32	1,2	0,01–0,3	1020	1800
РДП-50	2300	1800	2500	650	50/50	1,2	0,0015–0,6	6400	2400
РДБК-50	2300	1800	2500	650	50/50	1,2	0,001–0,6	5530	2400
РДГ-50	2300	1800	2500	650	50/50	1,2	0,0015–0,6	6040	2350
