Газорегуляторный пункт шкафной ГРПШ-1-2Н

Газорегуляторный пункт ГРПШ-1-2Н применяется для редуцирования высокого и среднего давления газа на требуемое, автоматического поддержания заданного выходного давления и отключения подачи газа при аварийном повышении и понижении выходного давления от допустимых заданных значений. Изготавливается в нескольких климатический исполнениях.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель: ООО «Завод «Газпроммаш»

Технические характеристики

Регулятор давления газа	РДГД-20М
Максимальное давление на входе, МПа (кгс/см²)	0,6 (6)
Номинальное выходное давление, кПа (мм вод. ст.)	2-2,5 (200–250)
Максимальная пропускная способность, м³/ч	70
Присоединительные размеры Условный проход Д_У:
входного патрубка	20
выходного патрубка	32

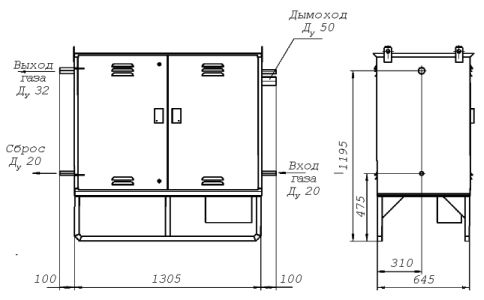

Габаритные размеры, мм:
длина	1305
ширина	645
высота	1315
Масса, кг, не более	100

Купить ГРПШ-1-2Н в Новосибирске

Компания специализируется на обеспечении промышленных объектов оборудованием высокого качества. ГРПШ-1-2Н поставляется напрямую от производителей, что исключает появление посреднических наценок и сомнительных модификаций. Доставка в Новосибирск организуется с привлечением надежных транспортных компаний либо собственным автопарком, если габариты груза позволяют.

Узнать актуальную стоимость оборудования можно у менеджеров. Звонок по телефону позволяет оперативно получить информацию о наличии на складе и сроках поставки под заказ. Альтернативный способ связи – форма обратной связи на сайте. После отправки заявки специалист свяжется для уточнения условий и подготовки счета.

Инженеры компании проводят консультации по техническим вопросам. Можно выяснить совместимость оборудования с вашими действующими мощностями, уточнить условия обкатки и пусконаладки. Доставка в Новосибирск осуществляется строго по графику, согласованному с заказчиком. Контроль перемещения груза доступен на всем протяжении маршрута.

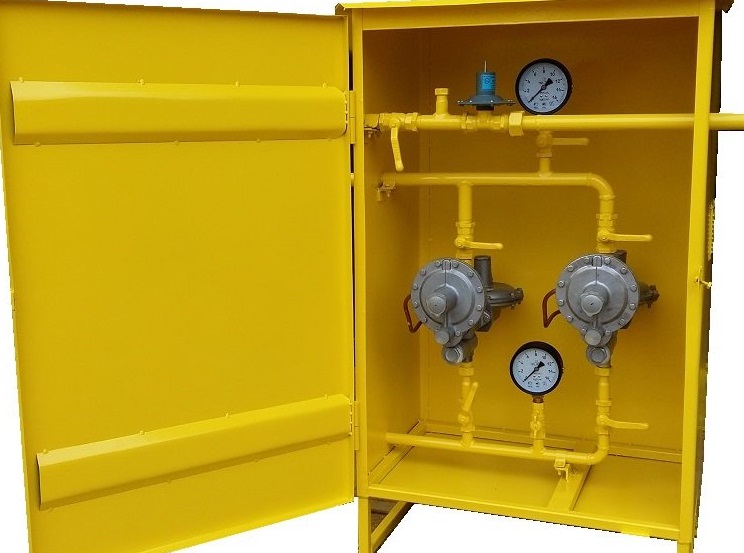

ГРПШ состоит из шкафа 1, в котором смонтирована линия редуцирования 2, состоящая из двух веток, одна из которых — основная, вторая — резервная. Каждая ветка включает в себя кран входной 3, регулятор давления газа 6 и кран выходной 9. Для замера входного давления газа установлен кран 4 для присоединения манометра 10, а для замера выходного давления предусмотрен кран 7 с ниппелем для присоединения мановакуумметра.

Газ по входному газопроводу поступает через кран 3 к регулятору 6, который имеет в своем составе непосредственно фильтр, редуцирующее устройство, автоматическое отключающее устройство и автоматическое сбросное устройство. Здесь входное давление снижается до заданного выходного и поступает к потребителю. Для сброса порции газа при ремонте технологического оборудования предусмотрены сбросные трубопроводы с кранами 5.

Газорегуляторный пункт шкафной ГРПШ-1-2Н

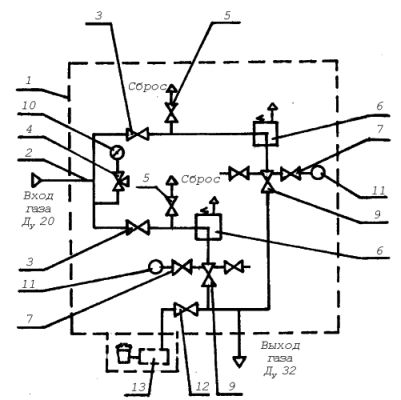

Схема пневматическая функциональная:
1 — шкаф; 2 — линия редуцирования; 3 — кран входной; 4 — кран трехходовой; 5 — кран ДУ 20; 6 — регулятор давления газа РДГД-20М; 7, 12 — кран ДУ 15; 9 — кран выходной; 10 — манометр; 11 — мановакуумметр; 13 — обогреватель
