Газорегуляторный пункт шкафной с газовым обогревом* ГСГО

от 52 800 ₽

Газовые станции с газовым обогревом являются разновидностью шкафных газорегуляторных пунктов. Представляют собой целый комплекс технологического оборудования, которое предназначено для предварительной очистки газа, понижения входного давления и поддержания его на заданном уровне.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

Максимальное входное давление — 1,2 МПа.
Расход газа на обогреватель при давлении 2000 Па — 0,1 м³/ч.
Тепловая мощность газового обогревателя при давлении газа 2000 Па — 1,1 кВт.
Время включения обогревателя — 90 с.
Время отключения обогревателя при прекращении подачи газа — 90 с.
Масса — 450 кг.



 Значения для исполнения ГСГО
 -00-02-04-06-08-10-12
 -01-03-05-07-09-11-13
Регулятор давления газа РДБК1-50 РДБК1П-50
Диапазон настройки давления газа на выходе, кПа 1–4 4–16 16–40 40–60 60–100 100–250 250–600
Диапазон настройки давления срабатывания сбросного клапана, МПа 0,00115–0,0046 0,0046–0,0184 0,0184–0,046 0,046–0,069 0,069–0,115 0,115–0,287 0,287–0,69
Пределы настройки автоматического отключения подачи газа, МПа
при повышении выходного давления 0,0125–0,005 0,005–0,020 0,020–0,050 0,050–0,075 0,075–0,1250 0,1250–0,3125 0,3125–0,750
при понижении выходного давления 0,0006–0,0020 0,001–0,003 0,002–0,003 0,01–0,03 0,01–0,06 0,05–0,12 0,1–0,4

Таблица пропускной способности

Входное давление, МПа0,10,30,60,91,2
РДБК1(П)-50-35 700 1200 2600 4200 5200
РДБК1(П)-50-25 300 600 1000 1400 2000

*По заказу возможно изготовление данного изделия с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.

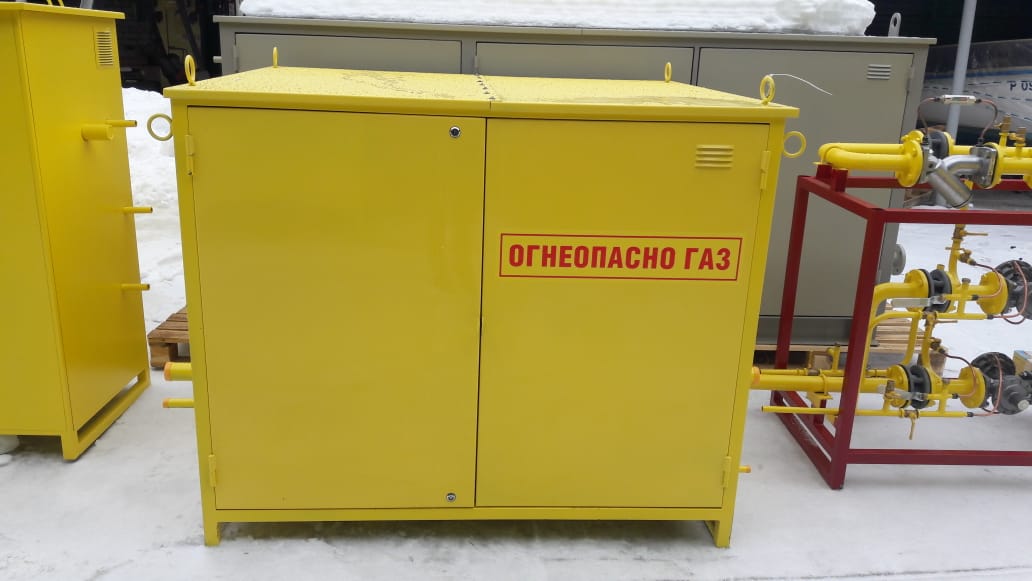

ГРПШ представляет собой металлический шкаф с размещенным в нем технологическим оборудованием. Под днищем расположен обогреватель, предназначенный для обогрева ГРПШ в холодное время года. Для удобства обслуживания в шкафу имеются дверки. ГРПШ изготавливается с подводом газа справа или слева. Для подвода газа к обогревателю от шкафной установки имеется газопровод, регулятор давления газа 22 (РДСГ1-1,2), вентиль 11.

Технологическое оборудование ГРПШ состоит из двух линий: рабочей и обводной (байпас). Газ через кран 5 поступает к фильтру сетчатому 12, очищается от механических примесей и поступает к клапану предохранительному запорному 2, предназначенному для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора 1 сверх установленного.

Через клапан 2 газ поступает к регулятору давления 1, предназначенному для снижения давления газа и поддержания его в заданных пределах. От регулятора давления через кран 6 газ поступает к потребителю.

Манометры 21 и 24 служат для контроля давления в рабочей и резервной линиях. Краны 5, 6 предназначены для перекрытия рабочей линии.

Для отключения импульсного газопровода при ремонте клапана 2 установлен кран 14. Обводная линия предназначена для обеспечения бесперебойной работы ГРПШ в случае ремонта рабочей линии. Сбросной клапан 4 предназначен для аварийного сброса газа, кран 17 — для настройки порога срабатывания клапана сбросного. Для продувки участников газопроводов «на свечу» после первого отключающего устройства на основной и обводной линиях установлены вентили 9 и 10. Через вентиль 11 и регулятор 22 газ поступает в обогреватель 3.

Газорегуляторный пункт шкафной с газовым обогревом ГСГО

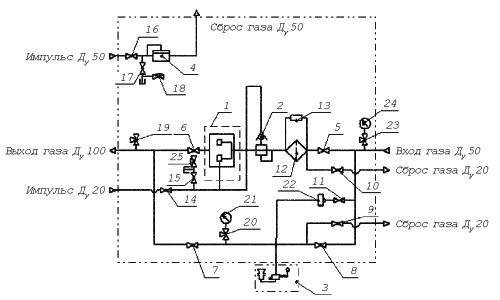

Схема пневматическая функциональная:
1 — регулятор давления газа РДБК-50; 2 — клапан предохранительно-запорный; 4 — клапан сбросной; 18–20, 23, 25 — клапаны трехлинейные; 3 — обогреватель; 5–11, 14–17 — краны; 12 — фильтр сетчатый; 13 — прибор замера перепада давления; 21, 24 — манометры; 22 — регулятор давления газа РДСГ1-1,2

Газорегуляторный пункт шкафной с газовым обогревом ГСГО

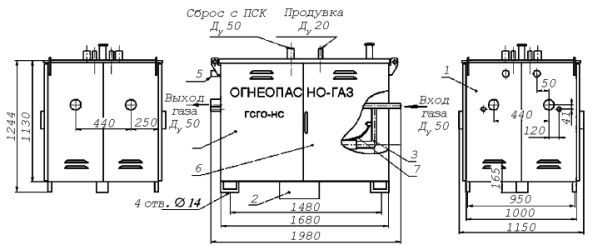

Габаритный чертеж ГСГО:
1-шкаф металлический; 2-обогреватель; 3-оборудование технологическое; 5,6-дверцы; 7-газопровод
