Газорегуляторный пункт шкафной с газовым обогревом ГРПШ-32-Б-О

Газорегуляторный пункт ГРПШ-32-Б-О с одной линией редуцирования и байпасом, является одним из самых применяемых для газоснабжения индивидуальных потребителей и небольших производственных построек. В состав оборудования пункта входит регулятор давления газа РДНК-32.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

Регулятор давления газа — РДНК-32.
Диапазон настройки выходного давления — 2,0–2,5 кПа.

Присоединительные размеры:

Д_У входного патрубка — 20;
Д_У выходного патрубка — 32.

Масса — 98 кг.

	ГРПШ-32/3Б	ГРПШ-32/6Б	ГРПШ-32/10Б
Максимальное входное давление, МПа	1,2	0,6	0,3
Пропускная способность, м³/ч, при входном давлении, МПа:
0,01	1,3	4	11
0,05	4	9	23
0,1	7	25	45
0,2	13	40	75
0,3	17	55	100
0,4	21	70
0,5	24	90
0,6	30	105
0,7	37
0,8	43
0,9	47
1,0	55
1,2	64

Купить ГРПШ-32-Б-О в Новосибирске

Компания более десяти лет занимается поставками промышленного оборудования для различных отраслей. ГРПШ-32-Б-О, представленные в каталоге, отличающаяся стабильностью рабочих характеристик и длительным сроком службы. Мы организуем доставку в Новосибирск с учетом специфики груза: крупногабаритные единицы отправляются специализированным транспортом.

Для расчета стоимости оборудования свяжитесь с коммерческим отделом. Телефонная консультация позволит быстро уточнить наличие и ориентировочные сроки. Если требуется детальная спецификация, удобнее заполнить форму на сайте – специалист подготовит развернутое коммерческое предложение с разбивкой по позициям.

Технические специалисты компании готовы проконсультировать по вопросам подбора оборудования под конкретные задачи. Можно уточнить допустимые нагрузки, режимы работы и необходимость периодического обслуживания. Доставка в Новосибирск выполняется после подписания договора и поступления средств на расчетный счет. Ответственность за сохранность груза несет компания до момента передачи перевозчику.

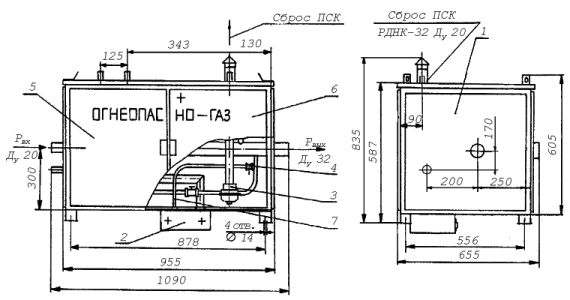

ГРПШ представляет собой металлический шкаф с размещенным в нем технологическим оборудованием. Под днищем расположен обогреватель 2, предназначенный для обогрева ГРПШ в холодное время года. Для удобства обслуживания в шкафу имеются дверки 5, 6. Для подвода газа к обогревателю от шкафной установки имеется газопровод 7, кран 4.

Технологическое оборудование состоит из двух линий: рабочей и обводной (байпас). Газ через кран 2 поступает к регулятору 1 (РДНК-32), предназначенному для снижения высокого или среднего давления газа на низкое, автоматического поддержания низкого выходного давления газа, для сброса газа в атмосферу и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых значений. От регулятора давления через кран 5 газ поступает к потребителю.

Манометры 14 и 15 служат для контроля давления в рабочей и резервной линиях. Краны 2 и 5 предназначены для перекрытия рабочей линии. Обводная линия (байпас) предназначена для бесперебойной работы ГРПШ в случае ремонта рабочей линии. Сбросные клапаны 13, 16 предназначены для аварийного сброса газа.

Шкафные газорегуляторные комбинированные установки среднего давления ШГКС-6/3-400, ШГКС-12/3-400 с одной линией редуцирования; и байпасом

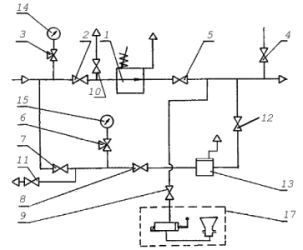

Схема пневматическая функциональная ГРПШ-32-50-Б-О:
1-регулятор давления газа; 2-12 - арматура запорная; 13-клапан пружинный сбросной; 14,15 - манометр; 17-обогреватель
