Газорегуляторные установки* ГРУ-13-1Н(В)-У1, ГРУ-15-1Н(В)-У1, ГРУ-16-1Н(В)-У1

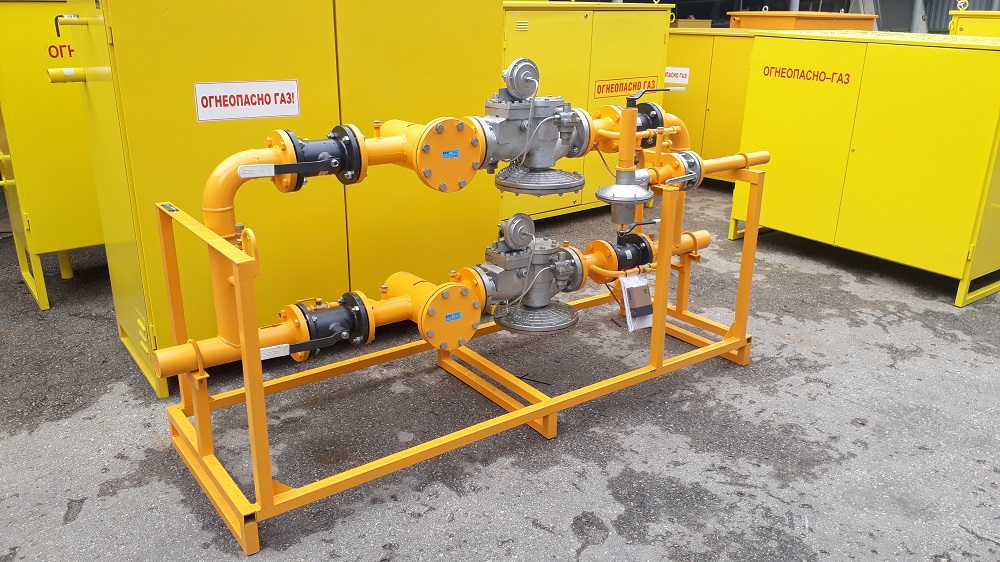

Установки ГРУ-13-1Н(В) -У1, ГРУ-15-1Н(В) -У1, ГРУ-16-1Н(В) -У1с основной и резервной линией исполняется на раме, в которой расположено технологическое оборудование. Устройство применяется для понижения высокого или среднего давления на низкое, и автоматического поддержания на заданном уровне.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	13-1Н-У1	13-1В-У1	15-1Н-У1	15-1В-У1	16-1Н-У1	16-1В-У1
Регулятор давления газа	РДГ-50Н	РДГ-50В	РДГ-80Н	РДГ-80В	РДГ-150Н	РДГ-150В
Регулируемая среда	природный газ по ГОСТ 5542-87
Давление газа на входе, Р_вх, МПа	1,2	1,2	1,2	1,2	1,2	1,2
Диапазон настройки выходного давления, Р_вых, кПа	1,5–60	60–600	1,5–60	60–600	1,5–60	60–600
Тепловая мощность устройства горелочного, кВт	7	7	7	7	7	7
Пропускная способность (для газа плотностью ρ=0,73 кг/м³), м³/ч	6200	6200	13000	13000	29000	29000
Наличие отопления	–	–	–	–	–	–
Габаритные размеры, мм**
длина L	1800	1800	2100	2100	2000	2000
ширина B	670	670	850	850	800	800
высота H	1450	1450	1500	1500	1850	1850
высота опоры h	260	260	260	260	260	260
Масса, кг**	350	350	380	380	400	400

*По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.
**Габаритные размеры и массу изделий уточнять при заказе, в таблице указаны справочные данные.

Купить ГРУ-13-1Н(В)-У1, ГРУ-15-1Н(В)-У1, ГРУ-16-1Н(В)-У1 в Новосибирске

Компания специализируется на обеспечении промышленных объектов оборудованием высокого качества. ГРУ-13-1Н(В)-У1, ГРУ-15-1Н(В)-У1, ГРУ-16-1Н(В)-У1 поставляется напрямую от производителей, что исключает появление посреднических наценок и сомнительных модификаций. Доставка в Новосибирск организуется с привлечением надежных транспортных компаний либо собственным автопарком, если габариты груза позволяют.

Узнать актуальную стоимость оборудования можно у менеджеров. Звонок по телефону позволяет оперативно получить информацию о наличии на складе и сроках поставки под заказ. Альтернативный способ связи – форма обратной связи на сайте. После отправки заявки специалист свяжется для уточнения условий и подготовки счета.

Инженеры компании проводят консультации по техническим вопросам. Можно выяснить совместимость оборудования с вашими действующими мощностями, уточнить условия обкатки и пусконаладки. Доставка в Новосибирск осуществляется строго по графику, согласованному с заказчиком. Контроль перемещения груза доступен на всем протяжении маршрута.

ГРПШ, газорегуляторные установки и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

— узел фильтра;

— линия редуцирования давления газа;

— обводная линия, байпас.

Принцип работы. Газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 5, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

В случае ремонта оборудования при закрытых входном и выходном кранах 1 и 9 газ поступает к потребителю по обводному газопроводу, байпасу. Регулирование давления газа производится двумя последовательно установленными кранами. Контроль давления производится по выходному манометру 14.

На входном газопроводе после входного крана 1, после регулятора давления газа 4 и на байпасе предусмотрены продувочные трубопроводы.

Газорегуляторные установки ГРУ-13-1Н(В)-У1, ГРУ-15-1Н(В)-У1, ГРУ-16-1Н(В)-У1

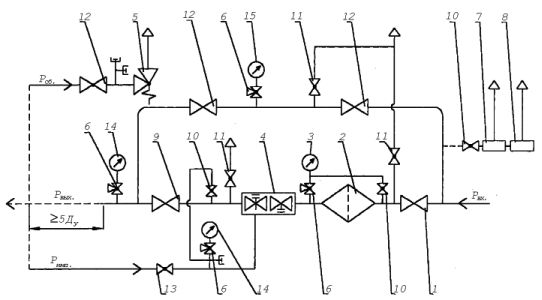

Схема пневматическая функциональная:
1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа; 5 — предохранительный сбросной клапан; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — газогорелочное устройство; 9 — запорная арматура; 10, 11, 12, 13 — запорная арматура; 14 — выходной манометр; 15 — манометр

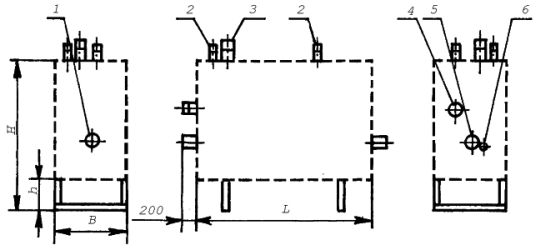

Габаритный чертеж газорегуляторной установки (ГРУ)*:
1 — Р_вх; 2 — продувочный патрубок; 3 — выход клапана предохранительного сбросного; 4 — вход клапана предохранительного сбросного; 5 — Р_вых; 6 — подвод импульса к регулятору
