Пункты газорегуляторные блочные* ПГБ-03БМ-04-2У1, ПГБ-03БМ-04М-2У1, ПГБ-03БМ-07-2У1, ПГБ-03М-01-2У1, ПГБ-03БМ-01-2У1 с двумя основными и двумя резервными линиями редуцирования и разными

ПГБ-03БМ-04(М)-2У1, ПГБ-03БМ-04М-2У1, ПГБ-03БМ-07-2У1, ПГБ-03М(БМ)-01-2У1

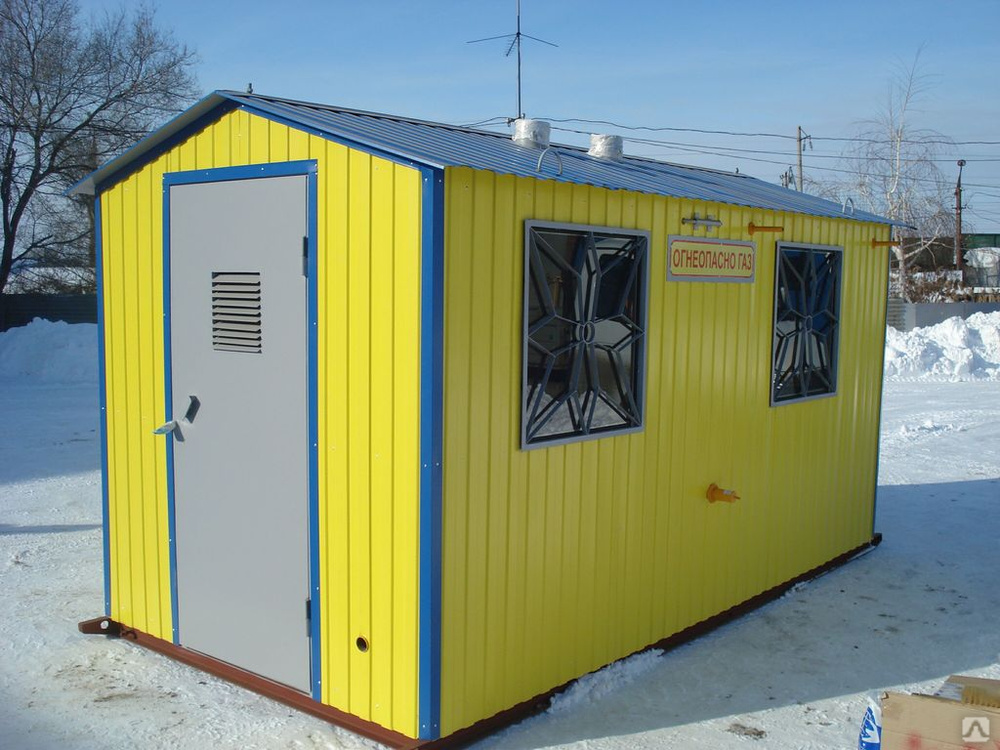

Пункты редуцирования газа блочные предназначены для снижения давления и поддержания его на заданном уровне. Устройства ПГБ-03БМ-04-2У1, ПГБ-03БМ-04М-2У1, ПГБ-03БМ-07-2У1, ПГБ-03М-01-2У1, ПГБ-03БМ-01-2У1 представляет собой металлический утепленный бокс контейнерного типа. Пукнты имеют две линии редуцирования и два разных регулятора, на среднее и низкое давление при их параллельной установке.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятия-изготовители:ООО «Газ-Сервис», ООО «Завод ПГО «Газовик», ООО ЭПО «Сигнал», ООО ПКФ «Экс-Форма»

Технические характеристики

	03БМ-04-2У	03БМ-04М-2У	03БМ-07-2У	03М-01-2У	03БМ-01-2У
Регулятор давления газа	РДСК-50БМ	РДСК-50БМ	РДСК-50БМ	РДСК-50М	РДСК-50БМ
	РДНК-400	РДНК-400М	РДНК-1000	РДНК-У	РДНК-У
Рабочая среда		природный газ по ГОСТ 5542-87
Давление газа на		0,6	0,6	1,2	1,2
входе, Р_вх, МПа	0,6	0,6	0,6	1,2	1,2
Диапазон настройки		270–300	270–300	10–100	270–300
выходного давления, кПа:
Р_вых, 1	270–300
Р_вых, 2	2–5	2–5	2–5	2–5	2–5
Пропускная способность		700	700	900	1100
(для газа плотностью
р = 0,73 кг/м³), м³/ч:
Р_вых, 1	700
Р_вых, 2	250	500	800	900	900
Масса, кг*:		290	290	290	290
ГРПШ	290	290	290	290	290
ГРУ	220	220	220	220	220
ПГБ	2600	2600	2600	2600	2600

Купить ПГБ-03БМ-04(М)-2У1, ПГБ-03БМ-04М-2У1, ПГБ-03БМ-07-2У1, ПГБ-03М(БМ)-01-2У1 в Новосибирске

Компания специализируется на комплексных поставках промышленного оборудования. В данном разделе представлена вся необходимая информация о позиции ПГБ-03БМ-04(М)-2У1, ПГБ-03БМ-04М-2У1, ПГБ-03БМ-07-2У1, ПГБ-03М(БМ)-01-2У1. Мы гарантируем полное соответствие характеристик заявленным стандартам качества и надежности.

Организована прямая доставка оборудования в Новосибирск. Логистика отработана таким образом, чтобы минимизировать сроки транспортировки и исключить риски повреждения груза. Для получения актуального коммерческого предложения достаточно связаться с отделом продаж по телефону или направить запрос через форму на сайте.

Инженеры компании готовы предоставить исчерпывающую техническую консультацию. Специалисты помогут с выбором модификации, уточнят комплектацию и нюансы подключения оборудования в существующие линии. Точный расчет стоимости производится индивидуально с учетом текущих условий поставки и объема заказа. Обращайтесь: мы обеспечиваем профессиональное сопровождение сделки на всех этапах.

Пункты газорегуляторные блочные* ПГБ-03БМ-04-2У1, ПГБ-03БМ-04М-2У1, ПГБ-03БМ-07-2У1, ПГБ-03М-01-2У1, ПГБ-03БМ-01-2У1 с двумя основными и двумя резервными линиями редуцирования и разными

Схема пневматическая функциональная:

1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа; 5 — предохранительный сбросной клапан; 6 — кран трехходовой; 7 — регулятор давления газа на отопление; 8 — газогорелочное устройство; 9 — регулятор давления газа; 10 — предохранительный сбросной клапан; 11 — запорная арматура; 12, 13, 14, 15 — запорная арматура; 16 — выходной манометр; 17 — индикатор перепада давления (ИПД)

Газорегуляторные пункты шкафные, установки газорегуляторные и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

— узлы фильтрации;
— две основные линии редуцирования давления газа;
— две резервные линии редуцирования давления газа.

Газ по входному трубопроводу поступает на две параллельные линии редуцирования, последовательно через входные краны 1 и фильтры 2 к регуляторам давления газа 4, 9, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходные краны 11 поступает к потребителю по двум выходным линиям.

Контроль выходного давления производится выходными манометрами 16.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 5 или 10, встроенный в регулятор, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает встроенный в регулятор предохранительный запорный клапан, перекрывая вход газа в регулятор.

На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

В случае ремонта оборудования газ поступает к потребителю через параллельные резервные линии редуцирования, идентичные основным по составу технологического оборудования. Регулирование давления газа производится двумя последовательно установленными кранами. Контроль давления производится по выходному манометру 16. На входном газопроводе после входных кранов, после регуляторов давления газа предусмотрены продувочные трубопроводы.

Габаритный чертеж пункта газорегуляторного блочного*:

1 — Р_вх; 2 — выход клапана предохранительного сбросного; 3 — дымоход; 4 — дефлектор; 5 — взрывобезопасный клапан; 6 — молниеотвод; 7 — продувочный патрубок; 8 — Рвых 1; 9 — Р_вых2; 10 — подвод импульса к регулятору; 11 — вход клапана предохранительного сбросного; 12 — вход клапана предохранительного сбросного
