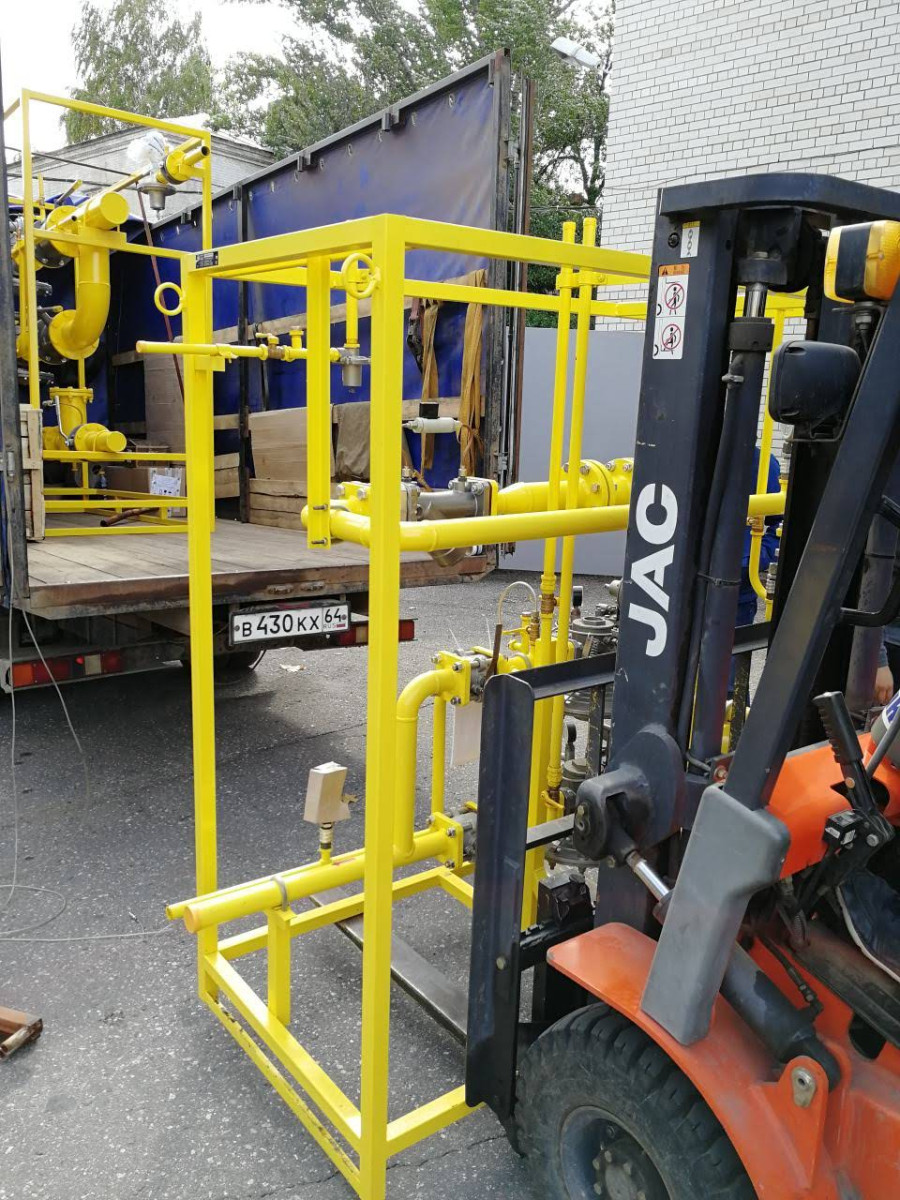

Газорегуляторные установки с узлом учета ГРУ-13-1Н(В)У1, ГРУ-15-1Н(В)У1, ГРУ-16-1Н(В)У1

Установки газорегуляторные ГРУ-13-1Н(В)У1, ГРУ-15-1Н(В)У1, ГРУ-16-1Н(В)У1 предназначены для редуцирования высокого или среднего давления газа на низкое, автоматического поддержания выходного давления и автоматического прекращения подачи газа при резком отклонении выходного давления от допустимых параметров. В состав устройства входит узел учета газа турбинный или ротационный с электронным корректором. Применяются газорегуляторные установки в системах газоснабжения промышленных и жилых зданий.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятия-изготовители: ООО «Газ-Сервис», ООО «Завод ПГО «Газовик», ООО ЭПО «Сигнал», ООО ПКФ «Экс-Форма»



Технические характеристики

 13-1НУ113-1ВУ115-1НУ115-1ВУ116-1НУ116-1ВУ1
Регулятор давления газа РДГ-50Н РДГ-50В РДГ-80Н РДГ-80В РДГ-150Н РДГ-150В
Давление газа на входе, Рвх, МПа 1,2 1,2 1,2 1,2 1,2 1,2
Диапазон настройки давления газа на выходе, Рвых, кПа 1,5–60 60–600 1,5–60 60–600 60–600 60–600
Пропускная способность (для газа плотностью g = 0,73 кг/м³), м³/ч 6200 6200 13 000 13 000 25 600 25 600
Габаритные размеры, мм*:

ГРПШ
длина, L

 2000  2000 3600 3600 3800 3800
ширина, B  600  600 800 800 1200 1200
высота, H  2000  2000 2000 2000 2200 2200

ГРУ
длина, L

 2000  2000  3200  3200  3600  3600
ширина, В  600  600  800  800  800  800
высота, H  1500 1500  1500  1500  1500  1500
ПГБ длин, L 2000 2000 2800 2800 3600 3600
ширина, B 600 600 800 800 800 800
высота, H 1500 1500 1500 1500 1500 1500
Масса, кг*
ГРПШ 450 450 480 480 890 890
ГРУ 400 400 420 420 480 480
ПГБ 3000 3000 3200 3200 3300 3300

* Габаритные размеры и массу изделий уточнять при заказе, в таблице указаны справочные данные.

Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем к регулятору давления газа 6, регулятор снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран 12 поступает потребителю.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 11 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа.

На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования при закрытых входном 1 и выходном 12 кранах газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 13, 14 обеспечивающими плавность установки давления. Контроль давления производится по выходному манометру 5.

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входного крана, после регулятора давления газа и на байпасе предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

Газорегуляторные установки с узлом учета ГРУ-13-1Н(В)У1, ГРУ-15-1Н(В)У1, ГРУ-16-1Н(В)У1

Схема пневматическая функциональная:
1, 3, 7, 12, 13, 14, 15 — краны шаровые; 2 — фильтр типа УФГ; 4 — манометр входной; 5 — выходной манометр (не комплектуется); 6 — регулятор давления газа; 8 — счетчик газовый; 9 — регулятор отопления; 10 — газогорелочное устройство; 11 — клапан предохранительный сбросной

Для ГРУ пункты 9, 10, 15 отсутствуют.

Газорегуляторные установки с узлом учета ГРУ-13-1Н(В)У1, ГРУ-15-1Н(В)У1, ГРУ-16-1Н(В)У1

Габаритный чертеж газорегуляторной установки (ГРУ):
1 — Рвх; 2 — выход КПС; 3 — продувочные патрубки; 4 — Рвых
