Пункты газорегуляторные блочные с узлом учета газа ПГБ-03БМ-07-2ПУ1, ПГБ-03БМ-01-2ПУ1, ПГБ-03БМ-04М-2ПУ1, ПГБ-03БМ-04-2ПУ1

Пункты газораспределительные блочные ПГБ-03БМ-07-2ПУ1, ПГБ-03БМ-01-2ПУ1, ПГБ-03БМ-04М-2ПУ1, ПГБ-03БМ-04-2ПУ1 имееют две линии редуцирования, узел учета газа и два регулятора на низкое и высокое давление при последовательой установке регуляторов. Предназнаечны для снижения высокого давления и поддержания его в заданных пределах. При аварийной ситуции происходит отключение подачи газа т. к. давление резко меняется от заданной нормы.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

 03БM-07-2ПУ103БМ-01-2ПУ103БМ-04М-2ПУ103БM-04-2ПУ1
Регулятор давления газа:
Линия 1 РДСК-50БМ РДСК-50БМ РДСК-50БМ РДСК-50БМ
Линия 2 РДНК-1000 РДНК-У РДНК-400М РДНК-400
Регулируемая среда природный газ по ГОСТ 5542-87
Давление газа на входе, МПа
Рвх, 1 0,6 1,2 1,2 0,6
Рвх, 2 0,3 0,3 0,3 0,3
Диапазон настройки выходного давления, кПа:
Рвых, 1 270–300 270–300 270–300 270–300
Рвых, 2 2–5 2–5 2–5 2–5
Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч:
Рвых, 1 400 750 750 580
Рвых, 2 300 250 250 120
Масса, кг* 2400 2400 2400 2400

* Массу изделий уточнять при заказе, в таблице указаны справочные данные.

Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем к регулятору давления газа первой ступени редуцирования 12, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне. От регулятора через первую выходной кран 14 газ поступает на вторую ступень редуцирования, где происходит снижение давления газа до установленного значения, и через второй выходной кран 15 поступает к потребителю. В пункте предусмотрен выход после первой ступени редуцирования газа. При использовании пункта в двухступенчатом режиме, выходной патрубок первой ступени должен быть заглушен.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 13 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывают предохранительно-запорные клапаны, перекрывая подачу газа.

На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 16, 17, обеспечивающими плавность установки давления. Контроль давления производится по выходному манометру 5.

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входного крана 1, после регуляторов давления газа 6, 12 и на байпасах предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

Схема пневматическая функциональная

Схема пневматическая функциональная:
1, 3, 7, 14, 15, 16, 17 — краны шаровые; 2 — фильтр; 4 — манометр МТ.; 5 — манометр; 6, 12 — регуляторы; 8 — газовый счетчик; 9 — регулятор (для отопления); 10 — газогорелочное устройство; 11 — клапан предохранительный сбросной; 13 — клапан предохранительный сбросной

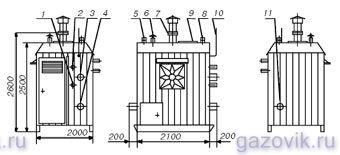

Габаритный чертеж пункта газорегуляторного блочного (ПГБ)

Габаритный чертеж пункта газорегуляторного блочного (ПГБ)*:
1 — подвод импульса к регулятору; 2 — вход клапана предохранительного сбросного № 2; 3 — Рвых.2; 4 — Рвх; 5 — выход клапана предохранительного сбросного № 1; 6 — дымоход; 7 — дефлектор; 8 — взрывобезопасный клапан; 9 — выход клапана предохранительного сбросного № 2; 10 — молниеотвод; 11 — Рвых.1


* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
