Пункты газорегуляторные блочные ПГБ-03БМ-04-2У1, ПГБ-03БМ-04М-2У1, ПГБ-03БМ-07-2У1, ПГБ-03М-01-2У1, ПГБ-03БМ-01-2У1

Пункты газораспределительные блочные ПГБ-03БМ-04-2У1, ПГБ-03БМ-04М-2У1, ПГБ-03БМ-07-2У1, ПГБ-03М-01-2У1, ПГБ-03БМ-01-2У1 имееют две линии редуцирования, узел учета газа и два регулятора на низкое и высокое давление при параллельной установке регуляторов. Предназнаечны для редукции давления и поддержания его в заданных пределах.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	03БM-04-2У1	03БM-04М-2У1	03БМ-07-2У1	03М-01-2У1	03БМ-01-2У1
Регулятор давления газа:
Линия 1	РДСК-50БМ	РДСК-50БМ	РДСК-50БМ	РДСК-50БМ	РДСК-50БМ
Линия 2	РДНК-400М	РДНК-400М	РДНК-1000	РДНК-У	РДНК-У
Регулируемая среда	природный газ по ГОСТ 5542-87
Давление газа на входе, Р_вх, МПа	0,6	0,6	0,6	1,2	1,2
Диапазон настройки выходного давления, кПа:
Р_вых, 1	270–300	270–300	270–300	10–100	270–300
Р_вых, 2	2–5	2–5	2–5	2–5	2–5
Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч:
Р_вых, 1	700	700	800	900	1100
Р_вых, 2	250	500	700	900	900
Масса, кг*	2000	2000	2000	2000	2000

* Массу изделий уточнять при заказе, в таблице указаны справочные данные.

Купить ПГБ-03БМ-04-2У1, ПГБ-03БМ-04М-2У1, ПГБ-03БМ-07-2У1, ПГБ-03М-01-2У1, ПГБ-03БМ-01-2У1 в Новосибирске

Предлагаем к поставкам ПГБ-03БМ-04-2У1, ПГБ-03БМ-04М-2У1, ПГБ-03БМ-07-2У1, ПГБ-03М-01-2У1, ПГБ-03БМ-01-2У1. Компания работает с проверенными производственными площадками, что позволяет гарантировать заводское качество и техническую безупречность продукции. Осуществляем доставку заказа в Новосибирск в согласованные сроки.

Вам необходимо рассчитать бюджет проекта? Специалисты компании подготовят детальную спецификацию и итоговую стоимость. Уточнить цену можно по телефону у менеджеров отдела продаж. Также доступен вариант быстрой связи через форму обратного запроса на сайте: вы отправляете заявку, и мы оперативно выходим на связь для уточнения деталей.

Для правильного выбора исполнения оборудования настоятельно рекомендуем проконсультироваться с нашими техническими экспертами. Это позволит избежать ошибок при интеграции устройства в техпроцесс. Мы сопровождаем клиента на всех этапах: от выставления счета до передачи товара транспортной компании.

Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем на две параллельные линии редуцирования к регуляторам давления 6, 14 регуляторы снижают давление газа до установленного значения и поддерживают его на заданном уровне. После редуцирования газ через выходные краны 18, 19 поступает потребителю по двум линиям.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 9 или 12 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывают предохранительно-запорные клапаны, перекрывая подачу газа.

На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования при закрытых входном 1 и выходных 18, 19 кранах газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 11, 20, обеспечивающими плавность установки давления. Контроль давления производится по выходному манометру 5.

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входных кранов, после регуляторов давления газа и на байпасе предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

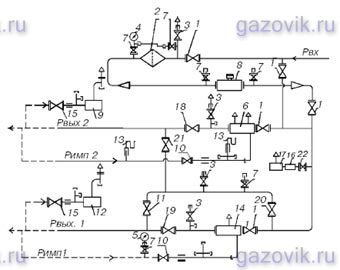

Схема пневматическая функциональная:
1, 3, 7, 10, 15, 18, 19, 20, 22 — краны шаровые; 2 — фильтр ФГ; 4 — манометр типа МТ; 5 — выходной манометр типа МТ; 6 — регулятор давления газа; 8 — счетчик газовый; 9 — предохранительный сбросной клапан; 11 — кран шаровой (с механическим приводом); 12 — предохранительный сбросной клапан; 13 — манометр водяной (не комплектуется); 14 — регулятор давления газа; 16 — регулятор давления (для отопления); 17 — газогорелочное устройство

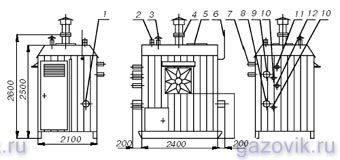

Габаритный чертеж газорегуляторного пункта блочного ПГБ*:
1 — Р_вх; 2 — выход клапана предохранительного сбросного; 3 — дымоход; 4 — дефлектор; 5 — взрывобезопасный клапан; 6 — молниеотвод; 7 — продувочный патрубок; 8 — Р_вых.1; 9 — Р_вых.2; 10 — подвод импульса к регулятору; 11 — вход клапана предохранительного сбросного № 1; 12 — вход клапана предохранительного сбросного № 2

* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
