Устройство ограничения расхода газа УОРГ
Устройство ограничения расхода газа УОРГ предназначено для ограничения (регулирования) расхода газа различным потребителям. Вид климатического исполнения УХЛ 1 ГОСТ 15150-69, но для температуры окружающей среды от −40 до +50 °С.
Технические характеристики
Рабочая среда — природный газ по ГОСТ 5542-87.
Рабочее давление — 0,6 МПа.
Ду, мм — 100; 150; 200; 250; 300; 350; 400; 500.
Материал корпуса — стальной сварной.
Соединение — фланцевое по ГОСТ 12820-80.
| Условное обозначение | L, мм | Масса, кг |
|---|---|---|
| УОРГ 100 | 190 | 12,6 |
| УОРГ 150 | 210 | 18,6 |
| УОРГ 200 | 230 | 27,1 |
| УОРГ 250 | 250 | 37,6 |
| УОРГ 300 | 270 | 56,5 |
| УОРГ 350 | 290 | 70,4 |
| УОРГ 400 | 310 | 93,2 |
| УОРГ 500 | 350 | 151,2 |
Устройство (см. рисунок) состоит из следующих основных частей: корпуса 1, диска 2, маховика 3, втулок 4, 6, 8, 13, 14, фланца 5, шайбы 7, прокладки 9, заглушки 10, валов 11, 12, плиты 15. Ограничение и регулирование расхода газа осуществляется путем перекрытия проходного сечения корпуса 1 диском 2, установленным на заданный угол закрытия. Поворот диска 2 производится поворотным механизмом. На лимбе корпуса 1 нанесены отметки через каждые 10° и обозначены цифрами от 0 до 9. Цифра 0 соответствует полностью открытому устройству (0°), 9 — закрытому (90°). Во избежание самопроизвольного изменения угла закрытия положение диска фиксируется при помощи стопора на червячной паре поворотного механизма.

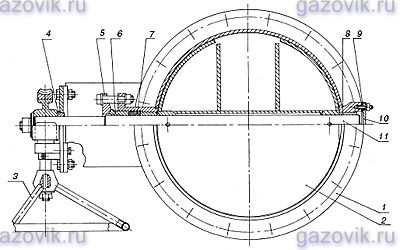

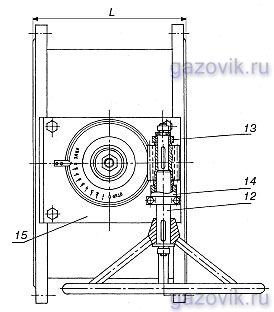

Устройство ограничения расхода газа УОРГ:
1 — корпус; 2 — диск; 3 — маховик; 4, 6, 8, 13, 14 — втулки; 5 — фланец; 7 — шайба; 9 — прокладка; 10 — заглушка; 11, 12 — валы; 15 — плита.
